調節池：

主要作用：均質、均量，穩定pH值在6-8之間；

結構：地下鋼結構；
工藝尺寸：14x10x4.5m(有效水深4米)；
有效容積：536m3；
反應時間：6.45h；

主要設備：

1、浮球液位計：數(shu)量：1臺；

2、離心(xin)泵：數量(liang)2臺（1用1備）；Q：100m3/h，H：1520m，N: 15kw；材質：鑄(zhu)鐵；

3、引(yin)水桶：數量2個(ge)，材質：Q235；

4、電磁(ci)流(liu)量(liang)計(ji)：數量(liang)：1臺，口徑：DN150。

缺氧池：

主要作用：廢水進入鐵碳床，通過微電解反應對有機物進行預氧化，提廢水可生化性，為后續生化處理創造條件；

結構：半地下鋼砼結構；
設進水硝態氮：25mg/L，出水硝態氮：8mg/L；
設計污泥負荷：0.06kgNO3-N/（kgMLSS.d）；
MLSS：2500mg/L；
有效容積：400m3；
工藝尺寸：16x5x5.5m（有效深度5m）；
反應時間：4.8小時；
主要設備：
1、乙酸鈉加藥系統：
①機械隔膜泵：數量：1個；Q：200L/h，P：3bar；
②溶藥桶：數量：1個；材質：PE；容積：5m3；
③溶藥桶攪拌器（不銹鋼材質）：數量：1臺；
2、組合填料：400m3；材質：醛化維綸絲
3、填料框：材質：Q235；2套；
4、潛水攪拌器：1.1kw；4臺；材質：sus304。

好氧池：

主要作用：在有氧狀態下，微生物降解廢水中的有機物，對有機氮進行硝化作用；

結構：半地下式鋼砼結構；
工藝尺寸：16x5x5.5m（有效水深4.8米）；
有效容積：384m3；
反應時間：4.6h；
主要設備：
1、曝氣盤片：數量：600套；盤片直徑：200mm；膜材質：EPDM；
2、組合填料：數量：560m3；材質：醛化維綸絲；
3、填料框：數量：2套；材料：Q235；
4、羅茨風機：數量：2臺（1用1備）；
Q：25.92m3/min，H：6m，r：1000r/min， N：45kw
5、內回流泵：數量：2臺（1用1備）；Q：100m3/h，H：10-15m；
6、引水桶：數量：2個。

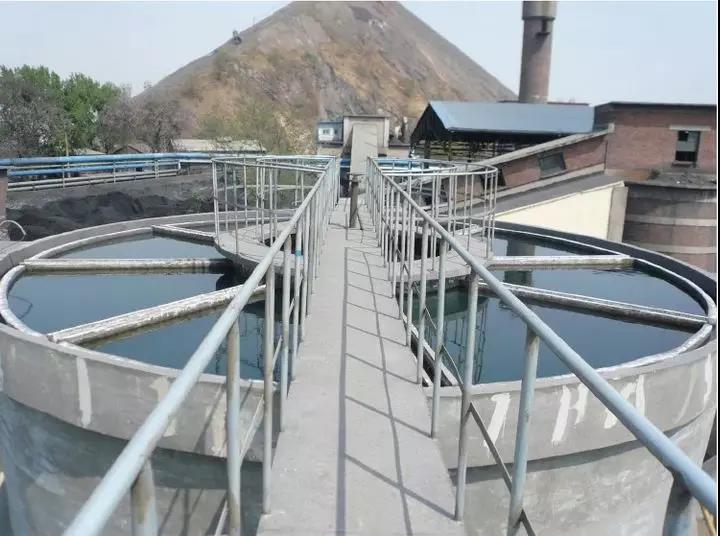

沉淀池：

主要作用：利用泥水密度差，對絮凝反應出水實現泥水分離，出水自流進入水解酸化池，污泥重力流排入已建污水處理系統污泥池，使出水SS小于8mg/l；

結構：半地下鋼砼結構；
表面負荷：0.5m3/m2.h；
工藝尺寸：Φ12x4.5m；
主要設備：
1、周邊傳動半橋式刮泥機：數量：1臺；直徑：12m；材質：碳鋼防腐；
2、污泥回流泵：數量：2臺，1用1備；Q：100m3/h，H：10-15m。

中間水池：

主要作用：起二次提升作用；

結構：半地下鋼砼結構；
設計規模：2000m3/d；
設計流量：83m3/h；
工藝尺寸：14x6x4.5m（有效水深4米）；
水力停留時間：4.0h；
主要設備：
1、浮球液位計：數量：1臺；
2、離心泵：數量2臺（1用1備）；
Q：100m3/h，H：20-25m，N: 3 kw；材質：鑄鐵；
3、引水桶：數量2個，材質：Q235；
4、電磁流量計：數量：1臺，口徑：DN150。

砂、炭濾池(chi)/罐：

主要作用：去除比重較輕，不易通過重力作用去除的懸浮物及有機物雜質，過濾精度20μm，防止離子交換樹脂堵塞；

結構：半地下鋼砼結構；
設計規模：2000m3/d；
設計流量：83m3/h；
工藝尺寸：Φ3.25x3.5m（內徑*總）；
主要設備：
1、石英砂罐：數量：1套，填充度1200mm；
2、活性炭罐：數量：1套，填充度1200mm；
3、濾料：各10m3。

保(bao)安過濾器：

主要作用：進水前對原水進行過濾處理，除去固體懸浮物雜質，控制SS<1mg/l，防止堵塞樹脂；

材質：SUS304；數量：1臺，1μm濾芯。

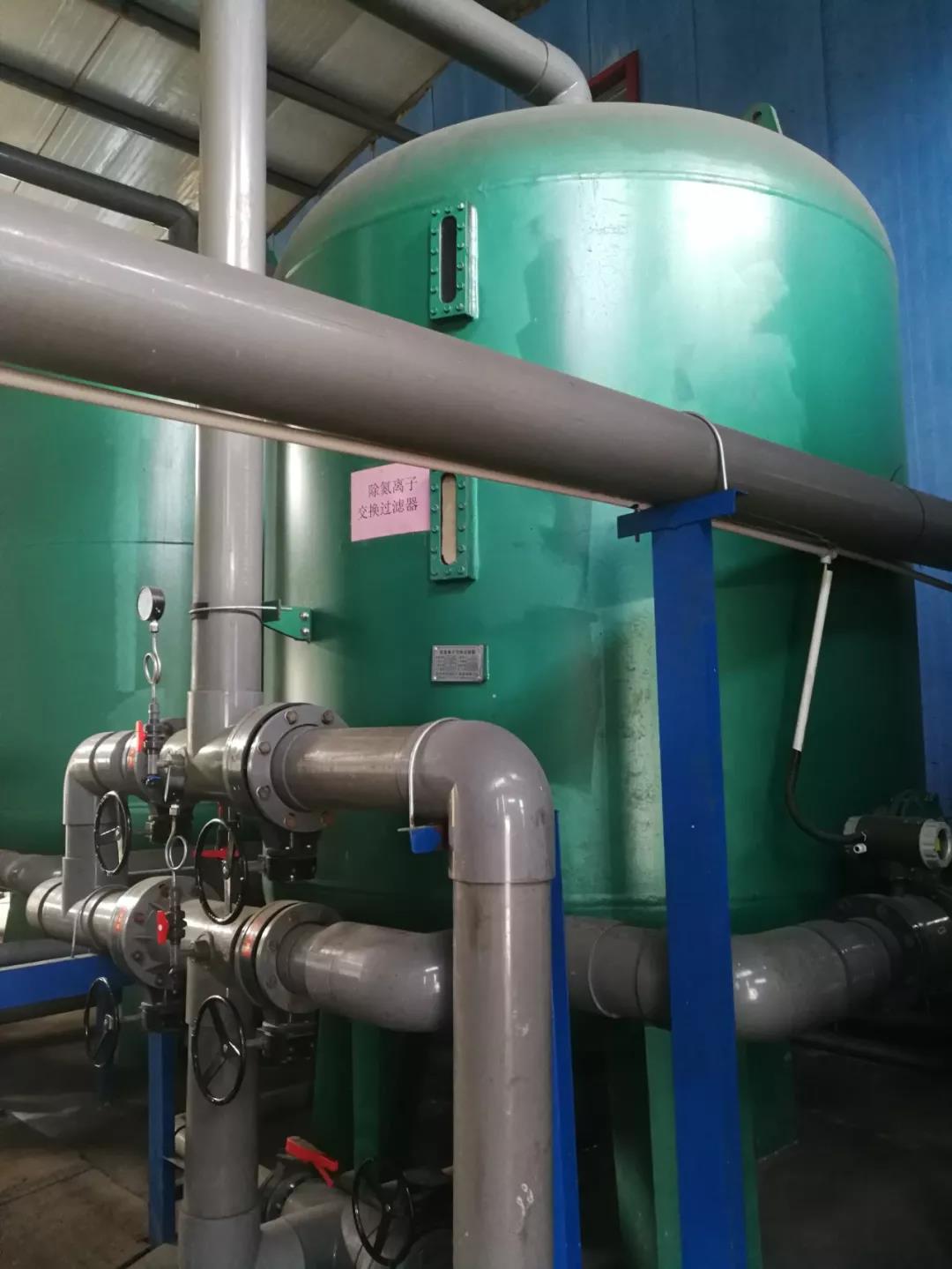

離子交換床(chuang)：

主要作用：在進水硝酸鹽氮8mg/l左右情況下，保證出水總氮含量<1mg/l。用常規的普通陰離子交換樹脂處理含硫酸鹽水中的硝酸鹽是困難的。因為樹脂幾乎交換了水中的所有的硫酸鹽后，才與硝酸鹽交換。即硫酸鹽的存在會降低樹脂對硝酸鹽的去除能力。

采用科海思（北京）科技有限公司Tulsimer?A-62MP硝態氮選擇性樹脂優先交換硝酸鹽，對硝酸鹽的交換容量不受水中硫酸鹽（<500mg/l）的影響。A-62MP樹脂對水中（低鹽環境）陰離子的選擇性順序依次為：NO3- > SO42- > Cl- > HCO3-
結構：Q235；
單組設計流量：45m3/h；
工作流速：8BV/h；
單組工藝尺寸：Φ2.35x3m；共2組，一用一備；
樹脂有效度：1.5m；
主要設備：
1、鋼結構罐體：Φ2.35x3m，數量2套，一用一備；
2、樹脂體積：13m3；
3、再生罐：10m3；材質：PE；
4、再生泵：8-10m3/h，H：10-15m；耐腐蝕；數量：3臺，2用1備；
5、玻璃管流量計：8-10m3/h，數量，2臺。

污泥池(chi)：

主要作用：接受沉淀池污泥，并由泵送至原污泥處理系統；

結構：半地下鋼砼結構；
工藝尺寸：5.5x3.5 x2.5m（有效水深2米）；
有效容積：33.28m3；
主要設備：
1、疊螺機：DL301，數量1套；
2、螺桿泵：G30-1，數量2臺，1用1備；
3、液位計：數量：1臺。

紫(zi)外殺菌(jun)消毒：

經(jing)過專用脫(tuo)氮樹脂處理，總氮達到地表三類的水(shui)，一般經(jing)過殺菌消毒裝置后(hou)用于(yu)礦(kuang)區(qu)生(sheng)活(huo)飲用水(shui)，余(yu)量部分會直接達標排放或用于(yu)澆灌綠植(zhi)及礦(kuang)區(qu)其(qi)他生(sheng)產、生(sheng)活(huo)用水(shui)。
