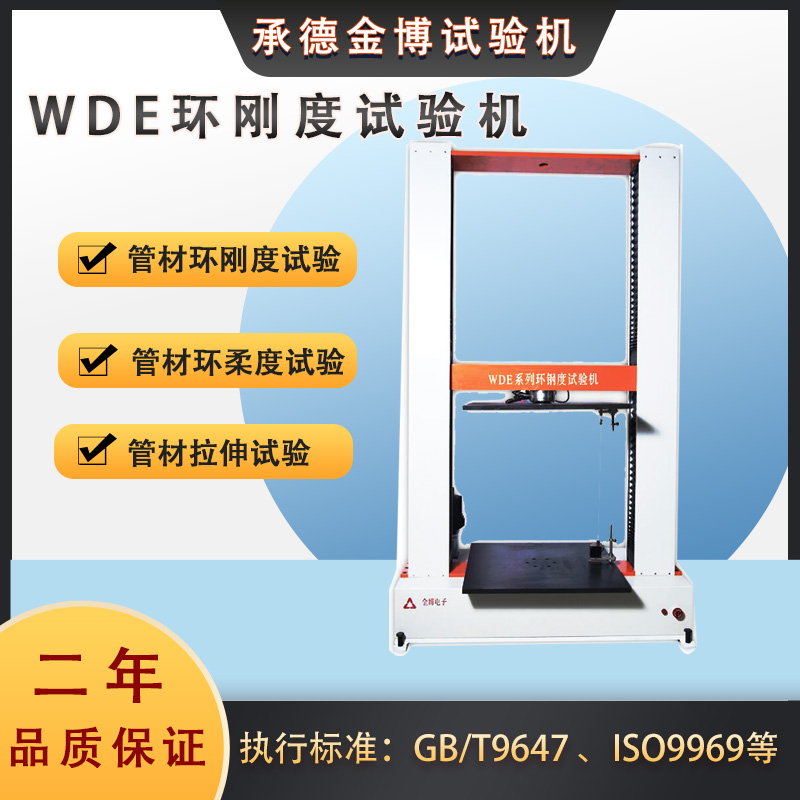

WDE系列環剛度試驗機
一、概 述
適用于具有環形橫截面的熱塑性塑料管材環剛度的測定。也適用于扁平試驗，環柔度試驗和焊縫拉伸試驗等。滿足PE雙壁波紋管、纏繞管和各種塑料管材測試標準的要求，是各科研院所、質量檢測部門及管材生產廠家理想的檢測儀器。
PC機控制軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，操作直觀簡便。具有超載、過流和過壓保護功能，并配有管材內徑測量系統，能準確地測量管材的內徑變化。傳動系統通過由PC機和單片機組成的分布式控制系統控制全數字交流伺服電機，按試驗標準要求的速度帶動中橫梁上下移動，通過試樣壓板對管材試樣施加壓力，力值檢測部分采用分段線性校正方法保證了該機的高精度，高穩定性。
二、工作原理

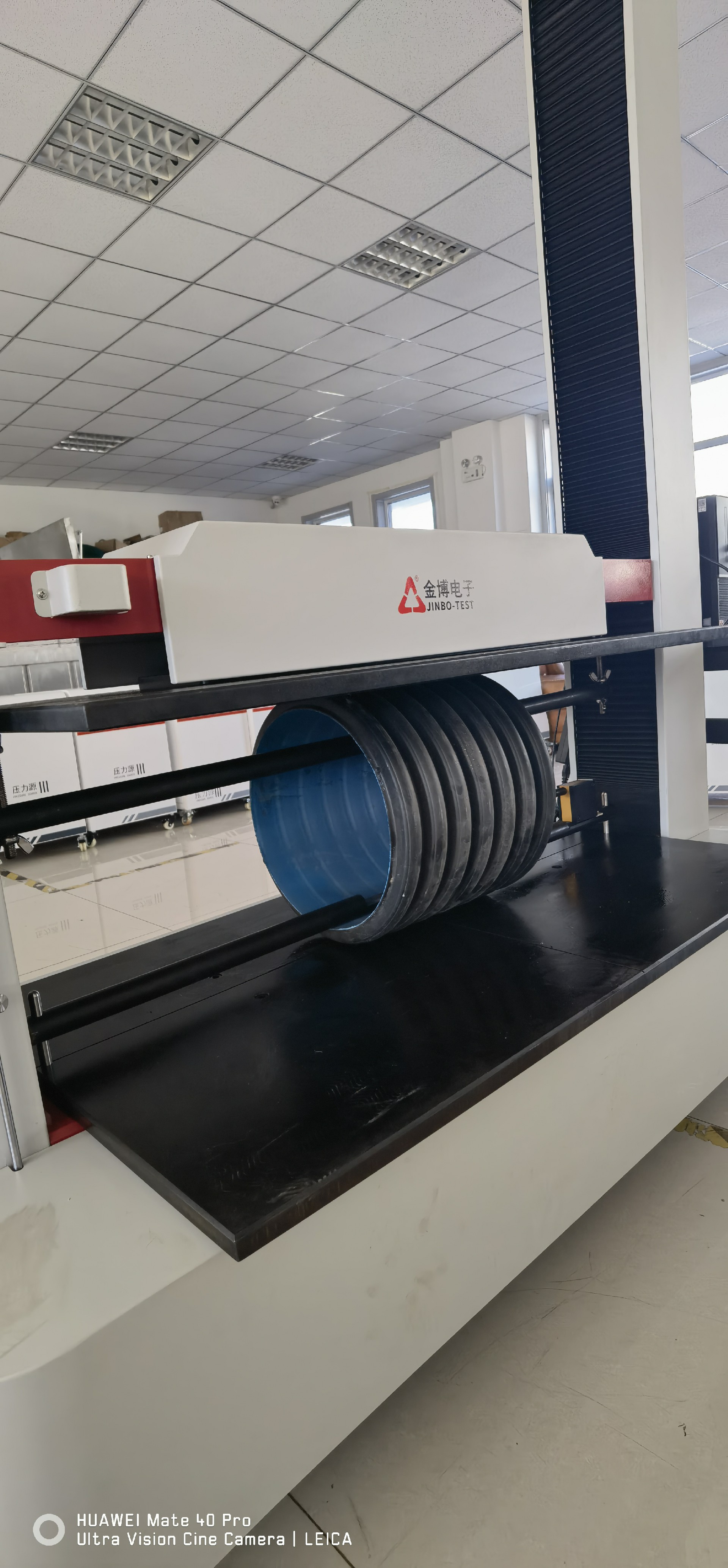

按照《熱塑性塑料管材環剛度的測定》標準中所述：用管材在恒速變形時所測得的力值和變形確定環剛度。將管材試樣水平放置，根據管材的直徑確定平板的壓縮速度，用兩個互相平行的平板垂直方向對試樣施加壓力。在變形時產生反作用力，用管材試樣截面直徑方向變形為0.03di（di為管材試樣內徑） 時的力計算環剛度。
三、符合標準
符合GB/T9647、ISO9969、ASTM D2122等標準要求。
四、工作條件
1、環境溫度：10℃～40℃的范圍內；
2、環境相對濕度在30%—80%以內；
3、周圍無震動，無腐蝕性介質的環境中；
4、在穩固的基礎上正確地安裝并調至水平；
5、工作時無強磁場干擾，周圍空氣無強對流。
五、技術參數
WDE環剛度試驗機 | |
試驗力 | 50kN |
試驗力準確度 | 示值的±1% |
試驗力測量范圍 | 0-50kN |
試驗力示值誤差 | 示值的±1.0%以內 |
試驗力分辨率 | 試驗力的5/10000 |
位移相對誤差 | 示值的±1% |
橫梁位移測量分辨力 | 0.001 |
橫梁速度范圍 | 0.1mm/min-500mm/min |
有效壓縮空間 | 具體按合同為準 |
環剛度試驗寬度 | 1000mm |
電源 | 220V±10%，50Hz |
機械結構 | 門式 |
外形尺寸 | 具體按合同為準 |
絲杠 | 滾珠絲杠 |
六、配置
名稱 | 產地 | 數量 |
環剛度夾具 | 金博 | 1套 |

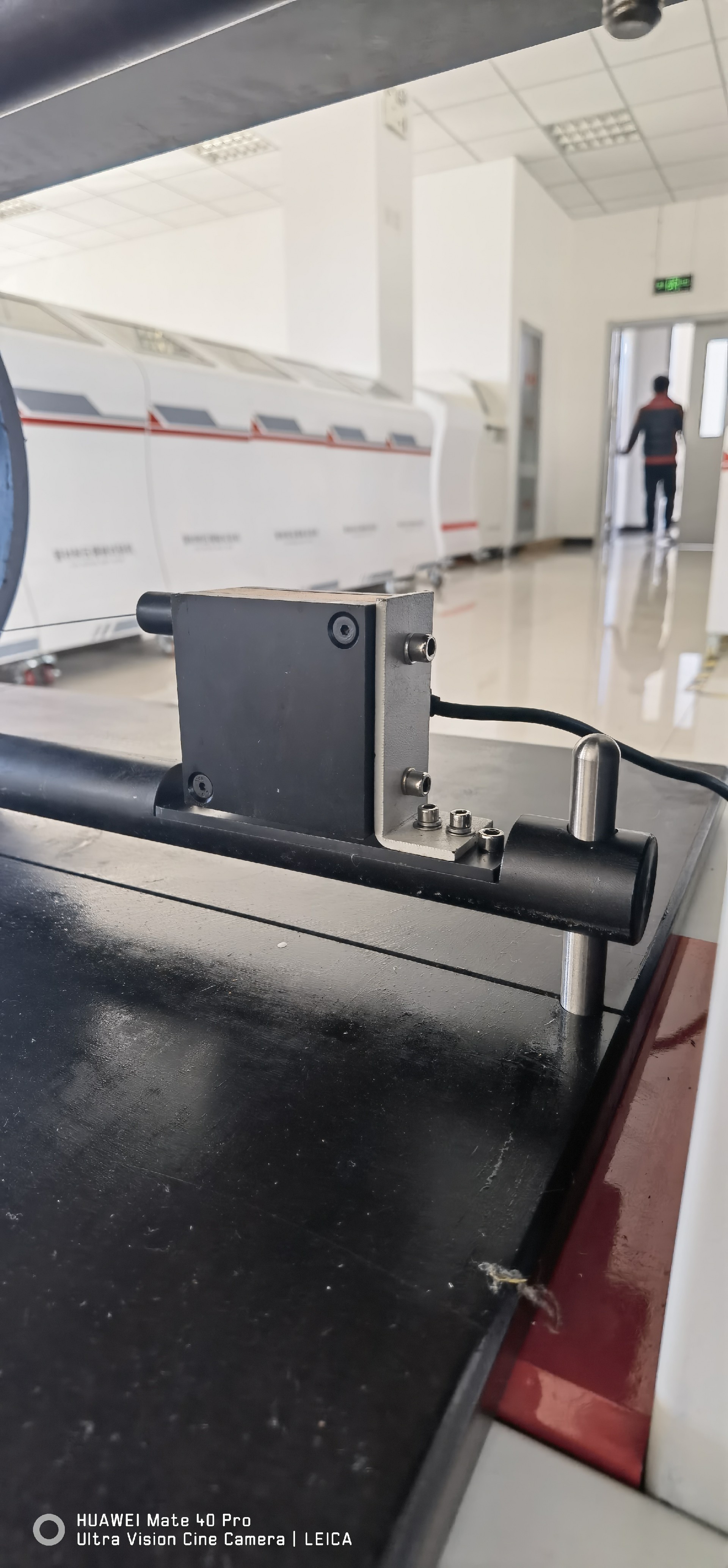

管材內徑測量系統 | 金博 | 1套 |
伺服調速系統 | 臺達 | 1套 |
低噪音減速機 | 上海 | 1個 |
滾珠絲杠 | 國產 | 2根 |
微機和打印機 | 國產 | 各1 |
測控軟件 | 金博 | 1套 |
